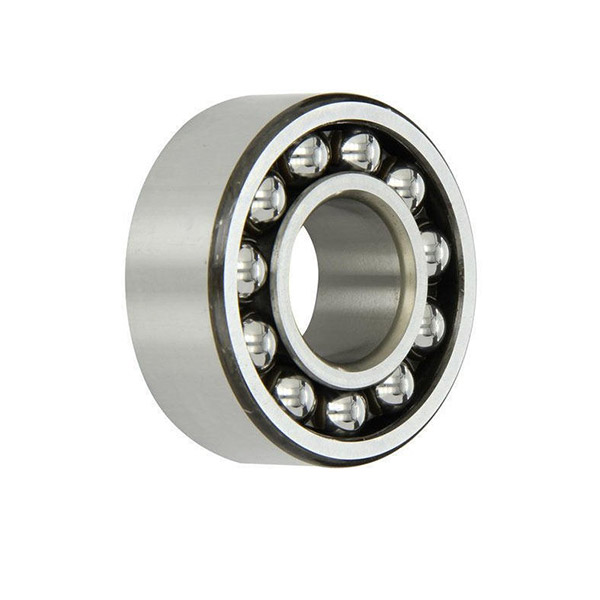

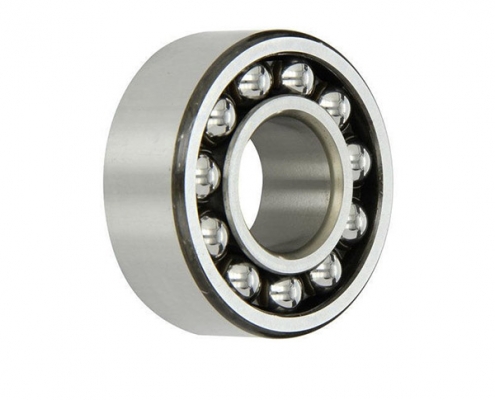

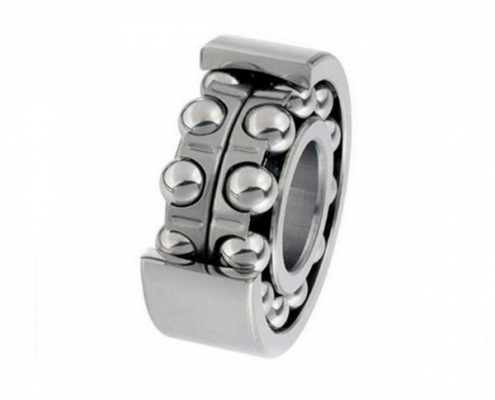

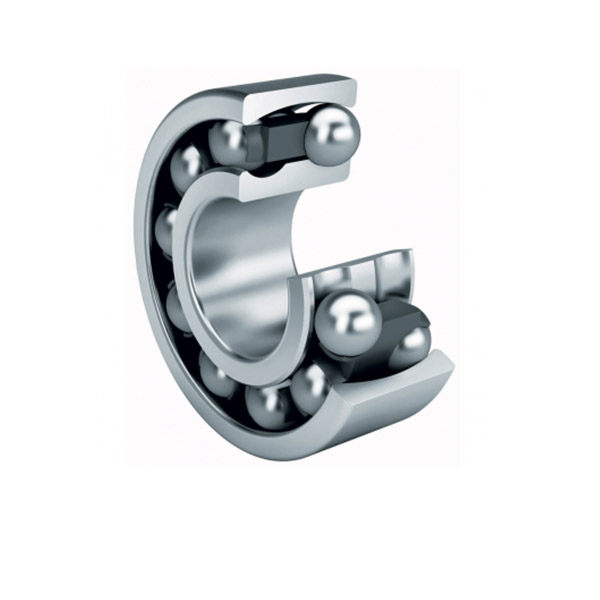

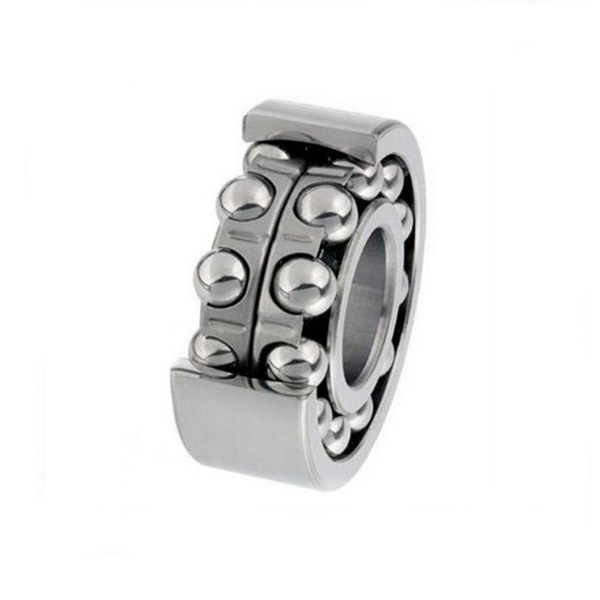

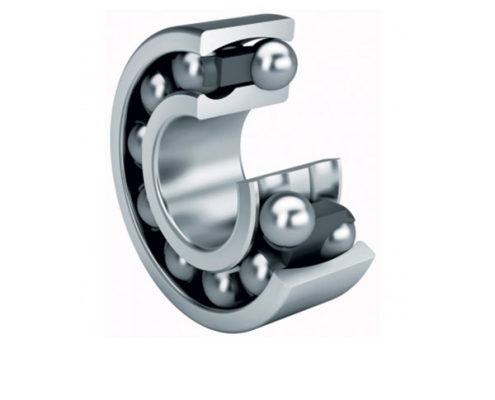

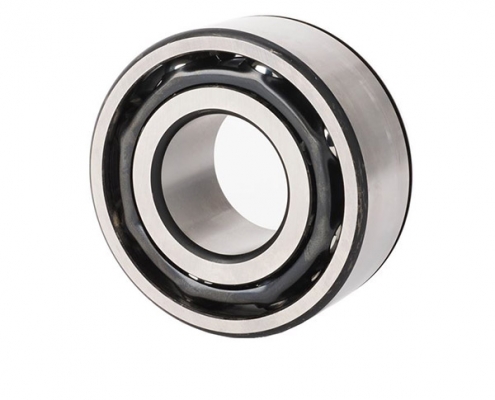

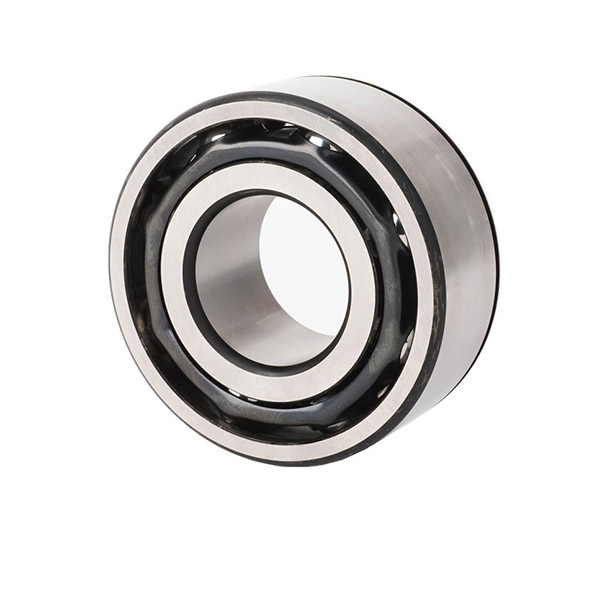

双列深沟球轴承
双列深沟球轴承在设计上与单列深沟球轴承相对应。它们具有不间断的深滚道以及滚珠与滚道之间的高度一致性。它们除了能够承受径向载荷外，还能够承受在两个方向上作用的轴向载荷。双列深沟球轴承非常适合单列轴承的承载能力不足的轴承布置。对于相同的孔和外径，双列轴承比62和63系列中的单列轴承稍宽，但承载能力要高得多。双列深沟球轴承仅可作为开放轴承使用（无密封或防护罩）。
产品参数
| 主要尺寸 | 基本额定载荷 | 极限转速 | 型号 | ||||
| dynamic | static | Reference speed | Limiting speed | Bearing | |||
| d | D | B | C | C0 | |||
| mm | kN | r/min | |||||
| 10 | 30 | 14 | 9.23 | 5.2 | 40 000 | 22 000 | 4200 ATN9 |
| 12 | 32 | 14 | 10.6 | 6.2 | 36 000 | 20 000 | 4201 ATN9 |
| 12 | 37 | 17 | 13 | 7.8 | 34 000 | 18 000 | 4301 ATN9 |
| 15 | 35 | 14 | 11.9 | 7.5 | 32 000 | 17 000 | 4202 ATN9 |
| 15 | 42 | 17 | 14.8 | 9.5 | 28 000 | 15 000 | 4302 ATN9 |
| 17 | 40 | 16 | 14.8 | 9.5 | 28 000 | 15 000 | 4203 ATN9 |
| 17 | 47 | 19 | 19.5 | 13.2 | 24 000 | 13 000 | 4303 ATN9 |
| 20 | 47 | 18 | 17.8 | 12.5 | 24 000 | 13 000 | 4204 ATN9 |
| 20 | 52 | 21 | 23.4 | 16 | 22 000 | 12 000 | 4304 ATN9 |
| 25 | 52 | 18 | 19 | 14.6 | 20 000 | 11 000 | 4205 ATN9 |
| 25 | 62 | 24 | 31.9 | 22.4 | 18 000 | 10 000 | 4305 ATN9 |
| 30 | 62 | 20 | 26 | 20.8 | 17 000 | 9 500 | 4206 ATN9 |
| 30 | 72 | 27 | 41 | 30 | 16 000 | 8 500 | 4306 ATN9 |
| 35 | 72 | 23 | 35.1 | 28.5 | 15 000 | 8 000 | 4207 ATN9 |
| 35 | 80 | 31 | 50.7 | 38 | 14 000 | 7 500 | 4307 ATN9 |
| 40 | 80 | 23 | 37.1 | 32.5 | 13 000 | 7 000 | 4208 ATN9 |
| 40 | 90 | 33 | 55.9 | 45 | 12 000 | 6 700 | 4308 ATN9 |
| 45 | 85 | 23 | 39 | 36 | 12 000 | 6 700 | 4209 ATN9 |
| 45 | 100 | 36 | 68.9 | 56 | 11 000 | 6 000 | 4309 ATN9 |
| 50 | 90 | 23 | 41 | 40 | 11 000 | 6 000 | 4210 ATN9 |
| 50 | 110 | 40 | 81.9 | 69.5 | 10 000 | 5 300 | 4310 ATN9 |
| 55 | 100 | 25 | 44.9 | 44 | 10 000 | 5 600 | 4211 ATN9 |
| 55 | 120 | 43 | 97.5 | 83 | 9 000 | 5 000 | 4311 ATN9 |
| 60 | 110 | 28 | 57.2 | 55 | 9 500 | 5 300 | 4212 ATN9 |
| 60 | 130 | 46 | 112 | 98 | 8 500 | 4 500 | 4312 ATN9 |
| 65 | 120 | 31 | 67.6 | 67 | 8 500 | 4 800 | 4213 ATN9 |
| 70 | 125 | 31 | 70.2 | 73.5 | 8 000 | 4 300 | 4214 ATN9 |
| 75 | 130 | 31 | 72.8 | 80 | 7 500 | 4 000 | 4215 ATN9 |
| 80 | 140 | 33 | 80.6 | 90 | 7 000 | 3 800 | 4216 ATN9 |
| 90 | 160 | 40 | 112 | 122 | 6 300 | 3 400 | 4218 ATN9 |
